Организация воздушного ввода электричества в частный дом или производственное помещение требует особого внимания к деталям. Многие полагают, что достаточно купить качественный провод и подключить его к автомату. На практике надежность всей линии зависит от грамотного подбора арматуры. Если крепеж выбран неправильно, даже самый дорогой кабель провиснет или повредится изоляция.
Система СИП-4 стала стандартом для ответвлений от магистральных линий электропередач к фасадам зданий. В отличие от других марок, здесь нет одного несущего элемента, который держит всю нагрузку. Все четыре жилы имеют одинаковое сечение и несут равную механическую нагрузку при натяжении. Поэтому обычные решения для фиксации здесь категорически не подходят. Анкерные зажимы должны удерживать весь пучок проводов одновременно, не нарушая целостность изоляционного слоя каждой отдельной жилы.
Особенности конструкции и выбор арматуры
Главная задача анкерного зажима для этой системы — равномерно распределить давление. Если пережать одну жилу сильнее остальных, со временем она деформируется или порвется. Качественные анкерные зажимы имеют полимерные клинья, устойчивые к ультрафиолету и перепадам температур. Металлические элементы обычно выполняются из оцинкованной стали или алюминиевого сплава для защиты от коррозии.
При выборе комплектующих для монтажа воздушной линии нужно учитывать несколько критических факторов:
- сечение провода должно строго соответствовать рабочему диапазону конкретного зажима;
- материал корпуса обязан выдерживать морозы, чтобы пластик не треснул зимой;
- предельная разрушающая нагрузка должна превышать реальное натяжение линии с запасом.
Экономия на качестве полимера часто приводит к авариям через пару лет эксплуатации. Дешевый пластик под солнцем становится хрупким, а клинья перестают выполнять свою функцию. Надежные анкерные зажимы служат десятилетиями, не требуя обслуживания или подтяжки. Это тот случай, когда лучше один раз переплатить за бренд, чем потом вызывать электриков для ремонта ввода зимой.
Технология правильного монтажа
Процесс установки арматуры на СИП-4 имеет свои нюансы, отличающие его от работы с кабелями, имеющими несущую нейтраль. Здесь нельзя просто зацепить провод и тянуть. Зажимы для крепления СИП без несущей нулевой жилы (СИП-4) сконструированы так, чтобы усилие зажима возрастало пропорционально натяжению провода. Это исключает проскальзывание жил даже при сильном ветре или обледенении линии.
Монтажник должен аккуратно уложить все четыре провода в корпус, следя за тем, чтобы они не перекручивались внутри механизма. Перекручивание создает точки избыточного напряжения, где изоляция может перетереться. После укладки клинья сдвигаются, обеспечивая предварительную фиксацию пучка. Окончательная затяжка происходит автоматически под весом самой линии в пролете.
Этапы установки выглядят следующим образом:

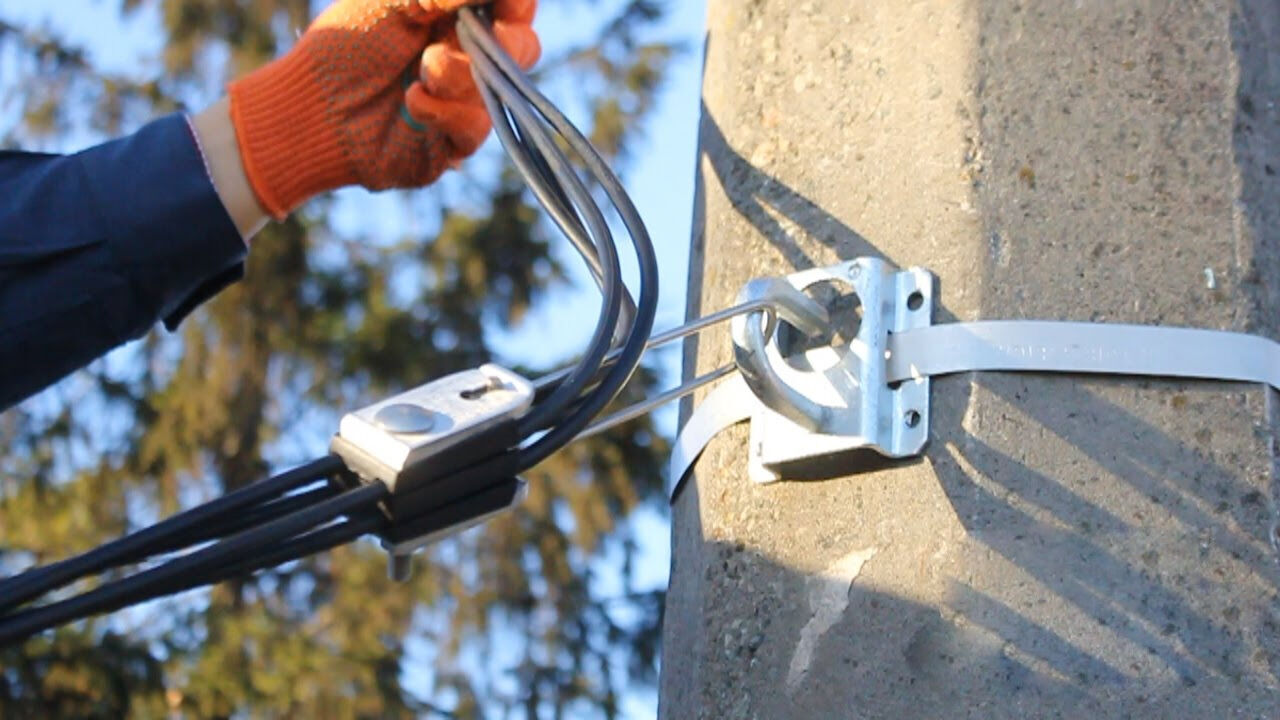

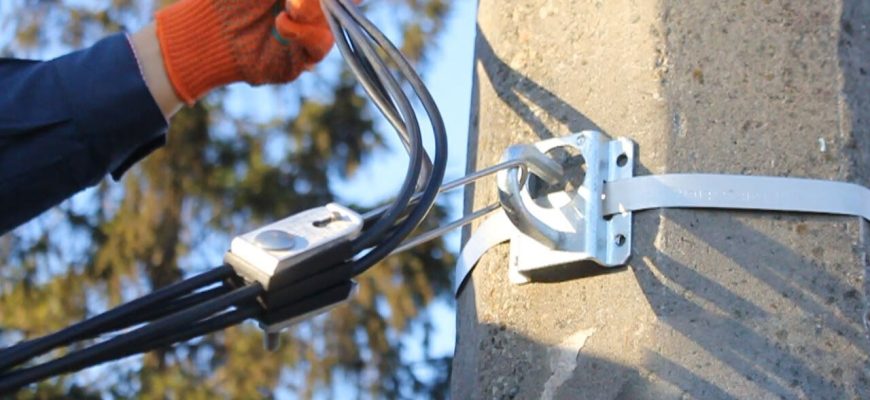

- установка анкерного кронштейна на стене здания или опоре с помощью ленты или болтов;
- заведение дужки зажима в кронштейн и укладка жил провода в корпус;
- ручное смещение клиньев до упора для создания первичного натяжения.
Важно не использовать инструменты вроде молотка для забивания клиньев. Пластик рассчитан на плавное сжатие, а ударная нагрузка может создать микротрещины. Система сама найдет нужное положение, когда вы натянете линию лебедкой или ручным усилием.
Распространенные ошибки и их последствия
Самая грубая ошибка при работе с СИП-4 — использование арматуры, предназначенной для СИП-2. В системе СИП-2 зажимается только одна несущая жила, а остальные просто висят вокруг нее. Если попытаться засунуть в такой зажим четырехжильный провод без несущего элемента, фиксация будет ненадежной. Провода начнут выползать из крепления под собственным весом или от вибрации. В итоге это приведет к обрыву линии, короткому замыканию и возможному возгоранию на фасаде дома.
Еще одна проблема связана с неправильным подбором диапазона сечений. Если зажим рассчитан на 16-25 квадратов, а вы пытаетесь закрепить в нем провод сечением 35 мм, клинья просто не войдут в корпус до конца. Это нарушает геометрию замка, и при первой же серьезной нагрузке механизм раскроется. Обратная ситуация с тонким проводом в большом зажиме приведет к отсутствию контакта. Клинья сомкнутся, но не создадут нужного давления для удержания кабеля.
Также электрики часто забывают про термокомпенсацию и натягивают линию «как струну» в летнюю жару. Зимой провода сжимаются, натяжение возрастает в разы, и даже качественный анкерный зажим может не выдержать или вырвать кронштейн из стены. Всегда нужно оставлять небольшой провес, регламентированный нормами монтажа. Правильный подход к выбору и установке анкерных зажимов гарантирует спокойствие и безопасность вашего электроснабжения.
